스위치나 라우터에서 설정작업을 입력하다보면 명령어 입력도중에 시스템이나 log 메시지들이 화면에 표시되면서 입력중인 명령어와 겹치면서 표시됩니다.
해당 명령어를 설정해 놓으면 명령어 입력하기에 편합니다.
# logging synchronous를 설정 안해놨을 경우
Switch(config-if)#inter
*Feb 17 15:08:22.339: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to up
*Feb 17 15:08:23.345: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to upface
# logging synchronous를 설정해놨을 경우
Switch(config)#line vty 0 4
Switch(config-line)#logging synchronous
Switch(config-if)#interface
*Feb 17 15:24:30.514: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to up
Switch(config-if)#interface et
*Feb 17 15:24:31.522: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to up
Switch(config-if)#interface eth0/0
콘솔 접속 유지하기
라우터나 스위치에 콘솔을 통하여 접속한 후 아무런 응답이 없을 경우 기본적으로 10분 후에 콘솔모드에서 빠져나옵니다.
해당 명령어를 설정해 놓으면 응답이 없어도 콘솔 접속이 유지됩니다.
# 콘솔 무제한 유지
Switch(config)#line console 0
Switch(config-line)#exec-timeout 0
# 15분 유지
Switch(config)#line vty 0 4
Switch(config-line)#exec-timeout 15 0
두개 이상의 라우터나 L3 스위치를 논리적으로 하나의 라우터나 L3스위치로 보이게 구성하는 프로토콜입니다.
Gateway 이중화 Protocol 이라고도 합니다.
FHRP 설정은 Gateway 장비에서 실제로 IP 주소가 할당된 L3 interface에 명령어를 입력하여야 합니다.
FHRP에는 HSRP, VRRP, GLBP라는 3가지 종류가 있습니다.
VRRP (Virtual Router Redundancy Protocol)
IEEE RFC에 표준 이중화 프로토콜입니다. HSRP는 시스코 전용으로 주로 VLAN에 설정하지만, VRRP는 벤더 공용으로 VLAN이 조금씩 다르므로 인터페이스에 설정하여 사용합니다. 가상 라우터 IP를 게이트웨이 주소로 주로 사용하며 HSRP와는 다르게 실제 인터페이스의 IP주소를 사용할 수도 있다.
전
R1#show vrrp brief
Interface Grp Pri Time Own Pre State Master addr Group addr
Et0/0.10 1 150 9414 Y Master 10.10.10.2 10.10.10.1
R2#show vrrp brief
Interface Grp Pri Time Own Pre State Master addr Group addr
Et0/0.10 1 140 9453 Y Backup 10.10.10.2 10.10.10.1
후
R1#show vrrp brief
Interface Grp Pri Time Own Pre State Master addr Group addr
Et0/0.10 1 120 9414 Y Backup 10.10.10.3 10.10.10.1
R2#show vrrp brief
Interface Grp Pri Time Own Pre State Master addr Group addr
Et0/0.10 1 140 9453 Y Master 10.10.10.3 10.10.10.1
# 장애로그
R1
*Jul 16 10:40:31.421: %TRACK-6-STATE: 1 interface Et0/1 line-protocol Up -> Down
*Jul 16 10:40:39.999: %VRRP-6-STATECHANGE: Et0/0.10 Grp 1 state Master -> Backup
R2
*Jul 16 10:40:39.997: %VRRP-6-STATECHANGE: Et0/0.10 Grp 1 state Backup -> Master
HSRP (Hot Standby Redundancy Protocol)
Cisco 전용 게이트웨이 이중화 프로토콜로 하나의 네트워크에 여러개의 Gateway를 사용할 때 HSRP가 설정된 Active 라우터가 장애 발생시 Standby 라우터가 Active 라우터로 동작하도록 구성하는 프로토콜입니다.
주게이트웨이와 백업게이트웨이 양쪽에 똑같은 가상 IP, 가상 MAC(0000.0c[vender ID]07.ac01[Group Num])을 사용하여 Standby 게이트웨이를 논리적으로 block 시켜 Active 라우터로만 트래픽이 발생한다.
주 라우터 : Active / 백업 라우터 : Standby
부하분산(Load Balancing)은 제공되지 않습니다.
라우터나 L3 이상의 스위치에서 구성 가능합니다.
UDP Port 1985 사용합니다.
Hello message를 통하여 우선순위 선정 (Hello 주기 3초, Hold-time 10초)
Multicast 224.0.0.2
Priority가 같으면 높은 IP를 가진 인터페이스가 Active 라우터가 된다.
가상 MAC(0000.0c[vender ID]07.ac01[Group Num])
HSRP 동작 시 인터페이스의 상태 변화
Initial - HSRP가 동작하지 않음
Learn - Hello 패킷 교환 진행중
Listen - Hello 패킷 완료 및 주기적 교환.
Speak - Hello 패킷 주기적으로 교환, Active 라우터와 Standby 라우터 비교중
Standby - Hello 패킷 주기적으로 교환, Standby 라우터 선출
Active - Hello 패킷 주기적으로 교환, Active 라우터 선출
HSRP 설정
# R1 설정
R1(config)#track 1 interface ethernet 0/1 line-protocol
인터페이스 Tracking을 위한 설정 - eth0/1이 죽으면 Backup라우터로 게이트웨이가 넘어감
R1(config)#interface ethernet 0/0.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip address 20.20.20.2 255.255.255.0
R1(config-subif)#standby 1 ip 20.20.20.1 - HSRP Group 번호와 IP 설정
R1(config-subif)#standby 1 priority 250 - 우선순위 설정
R1(config-subif)#standby 1 timers 1 3 - Hello / hold time 설정 (가장 많이 사용하는 1 / 3 초)
R1(config-subif)#standby 1 preempt delay minimum 5 - 장애 처리 후 우선순위 복구 후 Active라우터 변경시간
R1(config-subif)#standby 1 authentication md5 key-string cisco - HSRP 인증
R1(config-subif)#standby 1 track 1 decrement 100 - track 1에 설정된 eth0/1이 장애시 우선순위 100 감소
R1(config-subif)#no shutdown
# R2 설정
R2(config)#interface ethernet 0/0.20
R2(config-subif)#encapsulation dot1Q 20
R2(config-subif)#ip address 20.20.20.3 255.255.255.0
R2(config-subif)#standby 1 ip 20.20.20.1
R2(config-subif)#standby 1 priority 200
R2(config-subif)#standby 1 timers 1 3
R2(config-subif)#standby 1 preempt
R2(config-subif)#standby 1 authentication md5 key-string cisco
R2(config-subif)#no shutdown
테스트로 R1의 eth0/1 포트를 Down 시켜 보겠습니다.
전
R1#show standby brief
Interface Grp Pri P State Active Standby Virtual IP
Et0/0.20 1 250 P Active local 20.20.20.3 20.20.20.1
R2#show standby brief
Interface Grp Pri P State Active Standby Virtual IP
Et0/0.20 1 200 P Standby 20.20.20.2 local 20.20.20.1
후
R1#show standby brief
Interface Grp Pri P State Active Standby Virtual IP
Et0/0.20 1 150 P Standby 20.20.20.3 local 20.20.20.1
R2#show standby brief
Interface Grp Pri P State Active Standby Virtual IP
Et0/0.20 1 200 P Active local 20.20.20.2 20.20.20.1
# 장애로그
R1
*Jul 16 11:26:56.883: %TRACK-6-STATE: 1 interface Et0/1 line-protocol Up -> Down
*Jul 16 11:26:56.926: %HSRP-5-STATECHANGE: Ethernet0/0.20 Grp 1 state Active -> Speak
*Jul 16 11:27:00.443: %HSRP-5-STATECHANGE: Ethernet0/0.20 Grp 1 state Speak -> Standby
*Jul 16 11:27:06.285: %VRRP-6-STATECHANGE: Et0/0.10 Grp 1 state Master -> Backup
R2
*Jul 16 11:26:56.921: %HSRP-5-STATECHANGE: Ethernet0/0.20 Grp 1 state Standby -> Active
*Jul 16 11:27:06.282: %VRRP-6-STATECHANGE: Et0/0.10 Grp 1 state Backup -> Master
Switch에서 포트에 대해 장애 및 에러유무를 주기적으로 모니터링하며 에러가 발생하면 자동으로 포트가 Errdisabled 상태로 변경되며 Shutdown 상태가 됩니다. 이후 관리자가 조치를 취할 수 있도록 Event Log를 발생시켜줍니다.
Errdisabled 포트를 복구하려면 해당 포트에서 no shutdown 명령어를 입력해주어야 합니다.
Errdisable Detect 설정
장비마다 다르지만 아래와 같이 설정 가능한 옵션들이 많이 있습니다.
여기서 자주 사용하는 옵션만 설명 드리겠습니다.
Switch(config)#errdisable detect cause ?
all Enable error detection on all cases
arp-inspection Enable error detection for arp inspection
dhcp-rate-limit Enable error detection on dhcp-rate-limit
dtp-flap Enable error detection on dtp-flapping
gbic-invalid Enable error detection on gbic-invalid
inline-power Enable error detection for inline-power
l2ptguard Enable error detection on l2protocol-tunnel
link-flap Enable error detection on linkstate-flapping
loopback Enable error detection on loopback
pagp-flap Enable error detection on pagp-flapping
pppoe-ia-rate-limit Enable error detection on PPPoE IA rate-limit
psp Enable error detection on PSP
security-violation Enable error detection on 802.1x-guard
sfp-config-mismatch Enable error detection on SFP config mismatch
Switch(config)#errdisable detect cause all
모든 옵션을 포함합니다.
Switch(config)#errdisable detect cause dtp-flap
스위치를 Trunk로 연결했을 경우 trunk는 access 와 다르게 모든 VLAN 트래픽을 실어나르기 때문에 어떤 VLAN에 속하는지 표시해주는 헤더가 필요한데 두 스위치가 사용하는 encapsulation 설정이 다를 경우 발생합니다.
Switch(config)#errdisable detect cause link-flap
짧은 시간동안 스위치 포트가 Up/Down을 반복할 떄 발생합니다.
Switch(config)#errdisable detect cause pagp-flap
스위치간 Etherchannel 구성을 통해 여러개의 포트를 하나로 묶었을 때 묶음 조건이 다를 경우(ex=duplex)
Switch(config)#errdisable detect cause udld
STP프로토콜이 동작하기 위해 양방향 BPDU 프레임 교환이 필요한 스위치 연결에서 단방향 연결만 가능하여 STP프로토콜이 제대로 동작할 수 없을 경우에 발생합니다.
Switch(config)#errdisable detect cause rootguard
STP프로토콜의 root 역활을 하는 스위치에 root 스위치로부터 BPDU 프레임이 도착한 경우에 발생합니다.
자동으로 Errdisable 포트를 복구하는 명령어에 대해서 알아볼게요.
errdisable recovery 설정
Switch(config)#errdisable recovery cause ?
all Enable timer to recover from all error causes
arp-inspection Enable timer to recover from arp inspection error disable state
bpduguard Enable timer to recover from BPDU Guard error
channel-misconfig (STP) Enable timer to recover from channel misconfig error
dhcp-rate-limit Enable timer to recover from dhcp-rate-limit error
dtp-flap Enable timer to recover from dtp-flap error
gbic-invalid Enable timer to recover from invalid GBIC error
inline-power Enable timer to recover from inline-power error
l2ptguard Enable timer to recover from l2protocol-tunnel error
link-flap Enable timer to recover from link-flap error
link-monitor-failure Enable timer to recover from link monitoring failure
loopback Enable timer to recover from loopback error
mac-limit Enable timer to recover from mac limit disable state
oam-remote-failure Enable timer to recover from OAM detected remote failure
pagp-flap Enable timer to recover from pagp-flap error
port-mode-failure Enable timer to recover from port mode change failure
pppoe-ia-rate-limit Enable timer to recover from PPPoE IA rate-limit error
psecure-violation Enable timer to recover from psecure violation error
psp Enable timer to recover from psp
security-violation Enable timer to recover from 802.1x violation error
sfp-config-mismatch Enable timer to recover from SFP config mismatch error
storm-control Enable timer to recover from storm-control error
udld Enable timer to recover from udld error
unicast-flood Enable timer to recover from unicast flood error
vmps Enable timer to recover from vmps shutdown error
Switch(config)#errdisable recovery cause all (all대신에 하나씩 사용 가능합니다.)
Switch(config)#errdisable recovery interval 30 (기본 복구시간은 300초이고 30~86400초까지 설정가능합니다.)
테스트로 포트를 Errdisable 상태로 만들고 자동 복구가 되는지 확인해봤습니다.
*Jul 9 15:39:44.822: %PM-4-ERR_DISABLE: psecure-violation error detected on Et0/0, putting Et0/0 in err-disable state
*Jul 9 15:39:44.822: %PORT_SECURITY-2-PSECURE_VIOLATION: Security violation occurred, caused by MAC address 0050.7966.6802 on port Ethernet0/0.
*Jul 9 15:39:45.822: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to down
*Jul 9 15:39:46.823: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to down
*Jul 9 15:40:14.813: %PM-4-ERR_RECOVER: Attempting to recover from psecure-violation err-disable state on Et0/0
*Jul 9 15:40:16.813: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to up
*Jul 9 15:40:17.813: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to up
스위치 포트로 트래픽이 과다하게 수신될 경우 Storm-control 기능을 사용하여 수신하는 트래픽 처리양을 제어 및 관리할 수 있다. 스위치 포트로 유니캐스트, 멀티캐스트, 브로드캐스트 트래픽이 1초 동안 일정 수준 이상으로 수신되면 해당 트래픽을 일시적으로 차단하거나 조절해준다.
테스트는 Cisco Packet Tracer로 시뮬레이션을 진행합니다.

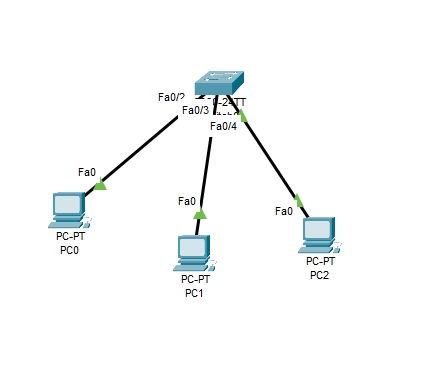

아래와 같이 만들어서 테스트 진행했습니다.
Storm-control 설정
장비에 따라 조금 다를 수 있습니다.
Storm-control 기능을 사용할 포트를 정해주세요. Switch(config)#interface range fastEthernet 0/2-4
Storm-control 기능을 이용하여 제어되는 프레임 유형을 선택할 수 있습니다. Switch(config-if-range)#storm-control broadcast level Switch(config-if-range)#storm-control multicast level Switch(config-if-range)#storm-control unicast level
Storm-control 기능을 이용해서 포트를 제어할 방법을 설정할 수 있습니다. Switch(config-if-range)#storm-control action ? shutdown Shutdown this interface if a storm occurs (설정값보다 초과되면 해당 포트를 Shutdown 한다.) trap Send SNMP trap if a storm occurs (설정값보다 초과되면 SNMP로 메시지를 전송한다.)
Switch(config-if-range)#storm-control broadcast level ? <0.00 - 100.00> Enter rising threshold bpsEnter suppression level in bits per second (bps 단위를 사용하여 초당 입력되는 트래픽 용량을 제어한다.) ppsEnter suppression level in packets per second (pps 단위를 사용하여 초당 입력되는 패킷 개수를 제어한다.)
Switch(config-if-range)#storm-control broadcast level 50 20 해당 포트에서 broadcast 프레임 처리양이 50이 되면 broadcast 프레임을 차단한다. storm-control action shutdown 설정이 되어있으면 포트를 Shutdown 한다. 해당 포트에서 broadcast 프레임 처리양이 20이 될때까지 broadcast 프레임을 제어한다.
아래 명령어를 이용해 현재 설정값이랑 사용량을 볼 수 있습니다. Switch#show storm-control broadcast Interface Filter State Upper Lower Current --------- ------------- ----------- ----------- ---------- Fa0/2 Link Up 20.00% 20.00% 0.00% Fa0/3 Link Up 20.00% 20.00% 0.64% Fa0/4 Link Up 20.00% 20.00% 0.64%
Snooping 이란 '기웃거리다, 염탐하다, 훔쳐보다' 라는 의미로 DHCP Snooping 으로 합쳐지면 DHCP 패킷의 내용을 중간에 가로채서 훔쳐보거나 염탐하는 사용자가 있을 수 있습니다. 그걸 방지하기 위해 DHCP Snooping을 이용하여 DHCP 응답을 차단시켜주는 기능입니다.
테스트는 EVE-NG로 시뮬레이션을 진행합니다.

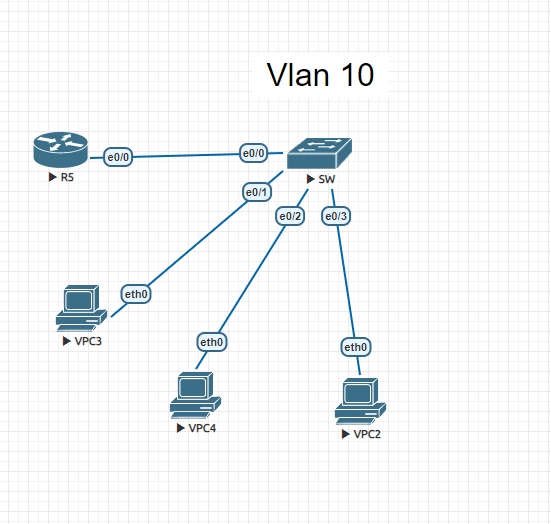

일단 아래와 같이 기본 Vlan 10으로 설정을 했습니다.
일반 유저 인터페이스들은 아래와 같이 설정하였습니다.
SW1(config)#ip dhcp snooping SW1(config)#ip dhcp snooping vlan 10 SW1(config)#no ip dhcp snooping information option SW1(config)#interface range ethernet 0/1 - 3 SW1(config-if-range)#ip dhcp snooping limit rate 15
no ip dhcp snooping information option - DHCP option82를 꺼주는 설정인데, 대부분의 enterprise server는 이를 지원하지 않습니다. 궁금하신분은 DHCP option82를 검색하여 확인해보세요 !!
DHCP Snooping 기능을 설정한 포트를 확인할 수 있습니다.
SW1#sh ip dhcp snooping Switch DHCP snooping is enabled DHCP snooping is configured on following VLANs: 10 DHCP snooping is operational on following VLANs: 10 DHCP snooping is configured on the following L3 Interfaces:
Insertion of option 82 is enabled circuit-id default format: vlan-mod-port remote-id: aabb.cc00.1000 (MAC) Option 82 on untrusted port is not allowed Verification of hwaddr field is enabled Verification of giaddr field is enabled DHCP snooping trust/rate is configured on the following Interfaces:
Interface Trusted Allow option Rate limit (pps) ----------------------- ------- ------------ ---------------- Ethernet0/0 no no 15 Custom circuit-ids: Ethernet0/1 no no 15 Custom circuit-ids: Ethernet0/2 no no 15 Custom circuit-ids: Ethernet0/3 no no 15 Custom circuit-ids:
DHCP Snooping 패킷을 확인해볼 수 있습니다.
SW1#sh ip dhcp snooping statistics Packets Forwarded = 3 Packets Dropped = 9 Packets Dropped From untrusted ports = 0
*Jun 30 10:57:30.646: %SYS-5-CONFIG_I: Configured from console by console *Jun 30 10:57:49.485: %DHCP_SNOOPING-4-DHCP_SNOOPING_ERRDISABLE_WARNING: DHCP Snooping received 1 DHCP packets on interface Et0/1 *Jun 30 10:57:49.485: %DHCP_SNOOPING-4-DHCP_SNOOPING_RATE_LIMIT_EXCEEDED: The interface Et0/1 is receiving more than the threshold set *Jun 30 10:57:49.485: %PM-4-ERR_DISABLE: dhcp-rate-limit error detected on Et0/1, putting Et0/1 in err-disable state *Jun 30 10:57:50.489: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/1, changed state to down *Jun 30 10:57:51.489: %LINK-3-UPDOWN: Interface Ethernet0/1, changed state to down
SW1#sh interfaces status
Port Name Status Vlan Duplex Speed Type Et0/0 connected 10 auto auto unknown Et0/1 err-disabled 10 auto auto unknown Et0/2 connected 10 auto auto unknown Et0/3 connected 10 auto auto unknown
사용하는 전자기기가 많아지거나 PC 자체의 변동사항으로 IP 설정이 필요할 경우 매번 관리가 어려워 자동으로 IP를 할당해주는 프로토콜 입니다.
DHCP 프로토콜의 원리
DHCP 프로토콜을 통한 IP주소 할당은 임대라는 개념을 가지고 있는데 이는 DHCP 서버가 IP주소를 영구적으로 단말에 할당하는 것이 아니고 임대기간을 설정하여 설정 기간동안만 단말이 IP주소를 사용하도록 하는 것입니다. 임대기간이 끝나면 단말은 임대받은 IP주소를 반납하는 절차를 수행하게 됩니다.
1 - DHCP Discover (Brodcast)
클라이언트는 DHCP 서버를 찾기 위하여 같은 네트워크상에 Discover 메시지를 브로드캐스트 합니다.
2 - DHCP Offer (Unicast)
클라이언트로부터 Discover 메시지를 받아 DHCP Server는 IP 정보들을 클라이언트에게 제공합니다.
3 - DHCP Request (Brodcast)
클라이언트는 서버로부터 받은 IP 정보들을 할당받겠다고 모든 서버들에게 request 메시지를 보냅니다.
4 - DHCP ACK (Unicast)
클라이언트에게 IP 정보를 할당해준 서버로부터 ACK 메시지를 이용해 IP 정보 할당을 승인하겠다는 메시지를 클라이언트에게 보냅니다.

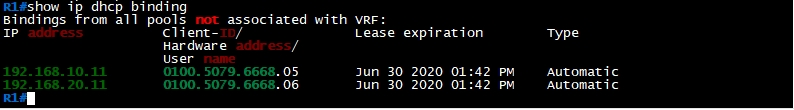

이제 EVE-NG를 이용하여 라우터를 DHCP Server로 만들어 보겠습니다.

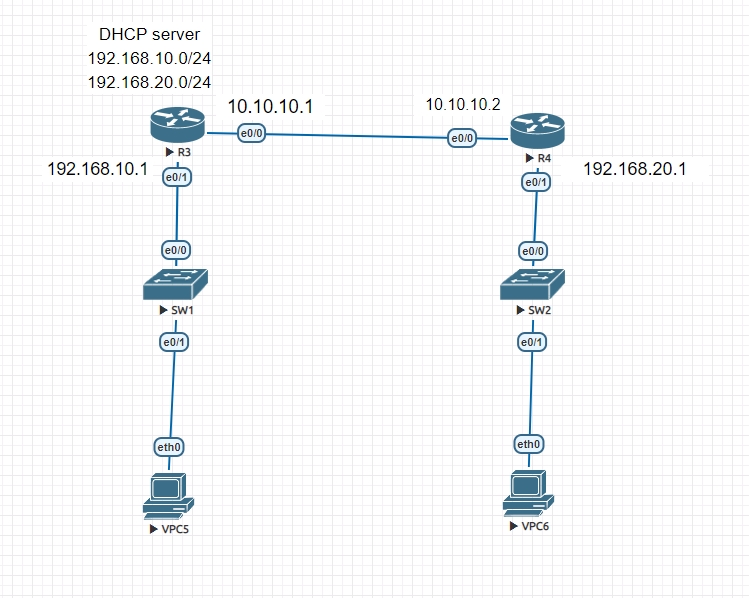

아래 그림과 같이 인터페이스 설정 및 Port 설정 Static route 설정이 된 다음에 시뮬레이션을 진행하였습니다.
현재 구성은 이렇게 해놨습니다.
일단 DHCP Service가 Enable이 기본값이지만 Disabled 상태라면 Enabled 상태로 만들어준다.

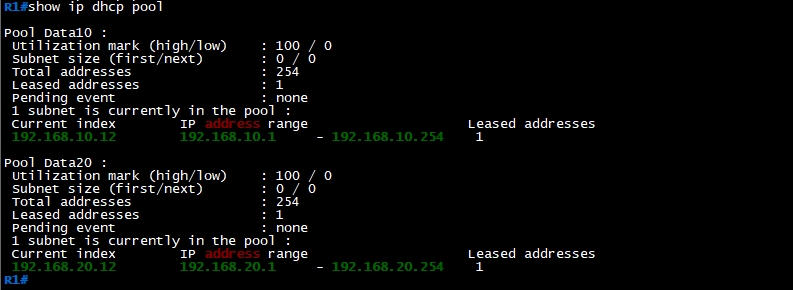

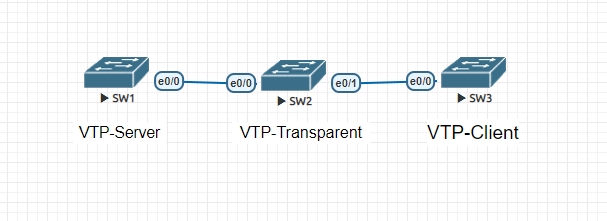

CISCO 전용 프로토콜로 연결된 스위치끼리 VLAN 정보를 자동으로 주고 받아 동기화 하는 프로토콜입니다.
VTP 특징
VLAN 설정 정보는 받아오지만 스위치 Port 정보들은 받아오지 않는다.
스위치의 기본 설정으로는 Server로 되어 있고 Domain은 설정되어 있지 않다.
확장 VLAN (1006~4094)은 Transparent 모드에서만 사용이 가능하다.
VTP 설정하다 문제가 발생할 수 있기에 (패스워드 설정 -> 도메인 설정 -> 모드 설정) 순으로 해야 안전하다.
스위치 순서에도 중요하기에 (VTP 모드 설정 -> Trunk port 설정 -> VLAN 설정 -> Port에 VLAN 설정) 순으로 해줘야 안전하다.
보안상의 문제로 VTP Transparent mode를 권장합니다.
VTP 설정 조건
스위치에서는 VTP가 기본적으로 동작되며 끌 수 없는 프로토콜입니다.
VTP를 사용하려면 스위치들의 VLAN domain name을 같도록 설정해야지만 VLAN 정보를 동기화 할 수 있습니다.
VTP 동기화 메시지를 주고 받으려면 스위치간에 연결된 포트를 Trunk Port로 설정을 해줘야 합니다.
VLAN 정보가 무분별하게 동기화 될 수 있기에 VTP password를 설정해주세요. 스위치간에 VTP password가 맞지않으면 동기화 되지 않습니다.
VTP message
Summary Advertisement
VTP server가 자신과 연결된 스위치에게 5분 주기로 전달하는 메시지입니다.
관리하는 VTP domain에 Revision number를 전송한다. 다른 스위치들은 Rivision number를 받아서 자신의 VLAN 정보가 최신인지 아닌지를 구분하고 VLAN 구성에 변화가 생겼을 때에는 즉시 전송합니다.
Subset Adverisement
VLAN 구성이 변경 되었을 때나 VTP client로부터 Advertisement Request를 수신했을 때 전송하고 VLAN 정보를 가지고 있는 메시지입니다.
Advertisement Request
VTP client가 server에게 메시지를 요청하거나 자신이 가지고 있는 Revision number보다 높은 number를 가지고 있거나 VTP domain 변경 등 여러가지 VLAN에 변화가 생겼을 경우 VTP server에게 전송하는 메시지입니다.
VTP mode
VTP server mode
VLAN 정보를 직접 생성, 전송할 수 있고 (VLAN 1 ~ 1005)까지만 관리가 가능하다.
VTP client mode 같은 domain에 password가 설정된 VTP server로부터 VLAN 정보를 받아 저장한다.
직접 VLAN 정보를 설정할 수 없다.
VTP transparent mode
자신만의 VLAN 정보를 설정할 수 있고, 다른 스위치에게 자신의 VLAN 정보를 전송하지 않으며, VTP server로부터 받은 정보로 동기화하지 않지만 받은 정보는 다른 스위치에게 전송한다.
VLAN(1~4094) 생성 및 관리 가능하고 Revision number 값은 항상 0 입니다.
먼저 EVE-NG로 Switch를 만들었습니다.
기본을 확인해보면 아래와 같습니다.
SW1#sh vtp status VTP Version capable : 1 to 3 VTP version running : 1 VTP Domain Name : VTP Pruning Mode : Disabled VTP Traps Generation : Disabled Device ID : aabb.cc00.1000 Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00 Local updater ID is 0.0.0.0 (no valid interface found)
SW1(config)#vtp domain Goodluck Domain name already set to Goodluck. SW1(config)#vtp password 123123 Setting device VTP password to 123123 SW1(config)#vtp mode server Device mode already VTP Server for VLANS. SW1(config)#vtp version 2
SW2(config)#vtp domain Goodluck Changing VTP domain name from NULL to Goodluck *Jun 25 12:50:43.708: %SW_VLAN-6-VTP_DOMAIN_NAME_CHG: VTP domain name changed to Goodluck. SW2(config)#vtp password 123123 Setting device VTP password to 123123 SW2(config)#vtp mode transparent Setting device to VTP Transparent mode for VLANS. SW2(config)#vtp version 2
VTP version은 server에서만 설정이 가능합니다.
SW3(config)#vtp domain Goodluck Changing VTP domain name from NULL to Goodluck *Jun 25 12:53:17.094: %SW_VLAN-6-VTP_DOMAIN_NAME_CHG: VTP domain name changed to Goodluck. SW3(config)#vtp password 123123 Password already set to 123123 SW3(config)#vtp mode client SW3(config)#vtp version 2 Cannot modify version in VTP client mode unless the system is in VTP version 3
설정을 해주고나서 SW1에서 VLAN을 만들었습니다.
VLAN 100, 500, 1000, 1500을 만들었는데 위에 설명과 같이 VLAN 1500의 정보는 전송이 안됩니다.

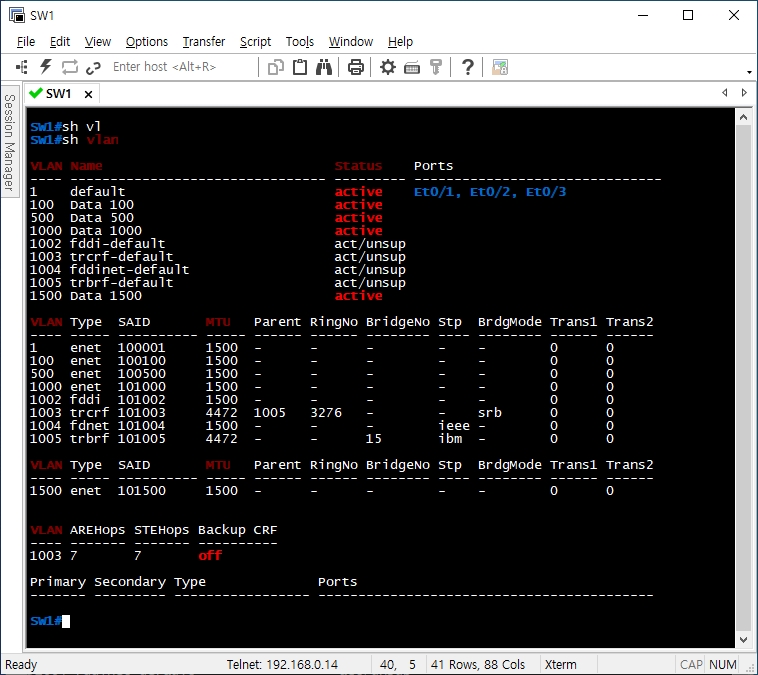

VTP - server mode
VTP - transparent mode

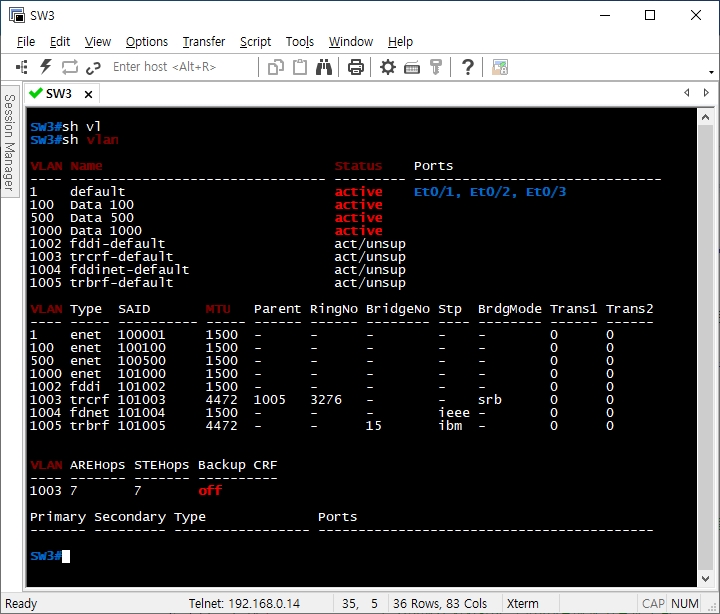

VTP - client mode
VTP pruning (가지치기)
VLAN을 조금 더 효율성있게 관리하기 위해 만든 기술입니다.
스위치를 여러 도메인으로 나누면 브로드캐스트 도메인 크기가 줄어들어 브로드캐스트 트래픽이 감소하게 되는데 Trunk Port는 모든 VLAN의 정보를 전송하기에 필요없는 VLAN 정보로 인하여 트래픽을 발생시킨다.
VLAN 트래픽이 이동할 때 갈 필요가 없는 Trunk Port 방향을 잘라버려 Trunk Port라도 VLAN정보에 대한 트래픽을 수신하지 않게하는 기술입니다.
SW1#sh vtp status VTP Version capable : 1 to 3 VTP version running : 2 VTP Domain Name : Goodluck VTP Pruning Mode : Disabled VTP Traps Generation : Disabled Device ID : aabb.cc00.1000 Configuration last modified by 0.0.0.0 at 6-25-20 12:55:44 Local updater ID is 0.0.0.0 (no valid interface found)
VTP - server에서 아래와 같이 입력해주면 연결된 client 들에게 자동으로 설정이 됩니다.
SW1(config)#vtp pruning Pruning switched on
SW3#sh vtp status VTP Version capable : 1 to 3 VTP version running : 2 VTP Domain Name : Goodluck VTP Pruning Mode : Enabled VTP Traps Generation : Disabled Device ID : aabb.cc00.3000 Configuration last modified by 0.0.0.0 at 6-25-20 13:11:03
