[Network] CISCO - DAI란? (Dynamic ARP Inspection)







DAI (Dynamic ARP Inspection)

DAI는 스위치 보안 기능으로 네트워크 내에 ARP 패킷의 정당성을 확인하여 통신하게 해주는 설정입니다.

MITM (Man in the Middle) 공격과 같이 MAC, IP의 ARP 패킷을 가로채 훔쳐보거나, 위조하여 공격하는

ARP Poisoning 등을 막기 위하여 사용하는 기능입니다.



DAI는 Untrust로 설정된 인터페이스에서 통신되는 패킷을 가로채 확인하여 옳지 않은 MAC-IP 패킷을 로그로 남기고 버린다. Trust된 인터페이스로 패킷이 들어오면 통과시킨다.



정확한 MAC-IP의 정당성을 확인하기 위해 DHCP Snooping에 의해 미리 생성된 데이터베이스를 활용한다.

ACL을 설정하면 DHCP Snooping 보다 우선시 한다. ACL에 거부된 패킷은 DHCP Snooping 데이터베이스를 보지도 않고 거부한다.

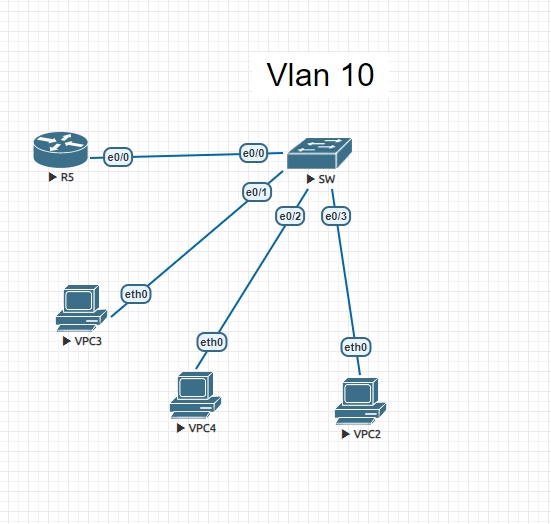

테스트는 EVE-NG로 시뮬레이션을 진행합니다.

저번 DHCP Snooping 테스트와 같이 설정을 했습니다.











유저 인터페이스들은 아래와 같이 설정하였습니다

SW1(config)#ip arp inspection vlan 10
SW1(config)#interface range ethernet 0/1 - 3
SW1(config-if-range)#ip arp inspection limit rate 50



DHCP Server와 연결된 인터페이스는 아래와 같이 설정하였습니다.

SW1(config)#interface ethernet 0/0
SW1(config-if)#ip arp inspection trust



ip arp inspection vlan [Vlan ID] - DAI를 적용할 Vlan을 입력해주세요.

ip arp inspection limit rate [num] - 신뢰하지 않는 인터페이스에 초당 ARP 패킷 수를 조절한다. (넘으면 차단)

ip arp inspection trust - 스위치가 연결되어있거나 신뢰가능한 인터페이스에 설정해 주세요.















테스트로 Untrust 인터페이스에서 ARP 패킷을 전송해 보겠습니다.

*Jun 30 11:51:48.183: %SW_DAI-4-DHCP_SNOOPING_DENY: 1 Invalid ARPs (Req) on Et0/2, vlan 10.([0050.7966.6804/192.168.10.200/ffff.ffff.ffff/192.168.10.200/13:51:47 EET Tue Jun 30 2020])

*Jun 30 11:51:49.186: %SW_DAI-4-DHCP_SNOOPING_DENY: 1 Invalid ARPs (Req) on Et0/2, vlan 10.([0050.7966.6804/192.168.10.200/ffff.ffff.ffff/192.168.10.200/13:51:48 EET Tue Jun 30 2020])

*Jun 30 11:51:50.187: %SW_DAI-4-DHCP_SNOOPING_DENY: 1 Invalid ARPs (Req) on Et0/2, vlan 10.([0050.7966.6804/192.168.10.200/ffff.ffff.ffff/192.168.10.200/13:51:49 EET Tue Jun 30 2020])

이와같이 패킷이 DENY 됩니다.

















DAI 설정된 포트를 확인할 수 있습니다.

SW1#show ip arp inspection interfaces

 Interface        Trust State     Rate (pps)    Burst Interval
 ---------------  -----------     ----------    --------------
 Et0/0            Trusted                 50                 1
 Et0/1            Untrusted                1                 1
 Et0/2            Untrusted               50                 1
 Et0/3            Untrusted               50                 1









DAI 설정된 정보를 볼 수 있습니다.

SW1#show ip arp inspection statistics

 Vlan      Forwarded        Dropped     DHCP Drops      ACL Drops
 ----      ---------        -------     ----------      ---------
   10              5             21             21              0

 Vlan   DHCP Permits    ACL Permits  Probe Permits   Source MAC Failures
 ----   ------------    -----------  -------------   -------------------
   10              0              0              0                     0

 Vlan   Dest MAC Failures   IP Validation Failures   Invalid Protocol Data
 ----   -----------------   ----------------------   ---------------------
   10                   0                        0                       0





















감사합니다.
