Err-disable의 기능이란?

Switch에서 포트에 대해 장애 및 에러유무를 주기적으로 모니터링하며 에러가 발생하면 자동으로 포트가 Errdisabled 상태로 변경되며 Shutdown 상태가 됩니다. 이후 관리자가 조치를 취할 수 있도록 Event Log를 발생시켜줍니다.

Errdisabled 포트를 복구하려면 해당 포트에서 no shutdown 명령어를 입력해주어야 합니다.

Errdisable Detect 설정

장비마다 다르지만 아래와 같이 설정 가능한 옵션들이 많이 있습니다.
여기서 자주 사용하는 옵션만 설명 드리겠습니다.

Switch(config)#errdisable detect cause ?
​​all                  Enable error detection on all cases
​​arp-inspection       Enable error detection for arp inspection
​​dhcp-rate-limit      Enable error detection on dhcp-rate-limit
​​dtp-flap             Enable error detection on dtp-flapping
​​gbic-invalid         Enable error detection on gbic-invalid
​​inline-power         Enable error detection for inline-power
​​l2ptguard            Enable error detection on l2protocol-tunnel
​​link-flap            Enable error detection on linkstate-flapping
​​loopback             Enable error detection on loopback
​​pagp-flap            Enable error detection on pagp-flapping
​​pppoe-ia-rate-limit  Enable error detection on PPPoE IA rate-limit
​​psp                  Enable error detection on PSP
​​security-violation   Enable error detection on 802.1x-guard
​​sfp-config-mismatch  Enable error detection on SFP config mismatch

Switch(config)#errdisable detect cause all
모든 옵션을 포함합니다.

Switch(config)#errdisable detect cause dtp-flap
스위치를 Trunk로 연결했을 경우 trunk는 access 와 다르게 모든 VLAN 트래픽을 실어나르기 때문에 어떤 VLAN에 속하는지 표시해주는 헤더가 필요한데 두 스위치가 사용하는 encapsulation 설정이 다를 경우 발생합니다.

Switch(config)#errdisable detect cause link-flap
짧은 시간동안 스위치 포트가 Up/Down을 반복할 떄 발생합니다.

Switch(config)#errdisable detect cause pagp-flap
스위치간 Etherchannel 구성을 통해 여러개의 포트를 하나로 묶었을 때 묶음 조건이 다를 경우(ex=duplex)

Switch(config)#errdisable detect cause udld
STP프로토콜이 동작하기 위해 양방향 BPDU 프레임 교환이 필요한 스위치 연결에서 단방향 연결만 가능하여 STP프로토콜이 제대로 동작할 수 없을 경우에 발생합니다.

Switch(config)#errdisable detect cause rootguard
STP프로토콜의 root 역활을 하는 스위치에 root 스위치로부터 BPDU 프레임이 도착한 경우에 발생합니다.

자동으로 Errdisable 포트를 복구하는 명령어에 대해서 알아볼게요.

errdisable recovery 설정

Switch(config)#errdisable recovery cause ?
​​all                      Enable timer to recover from all error causes
​​arp-inspection           Enable timer to recover from arp inspection error disable state
​​bpduguard                Enable timer to recover from BPDU Guard error
​​channel-misconfig (STP)  Enable timer to recover from channel misconfig error
​​dhcp-rate-limit          Enable timer to recover from dhcp-rate-limit error
​​dtp-flap                 Enable timer to recover from dtp-flap error
​​gbic-invalid             Enable timer to recover from invalid GBIC error
​​inline-power             Enable timer to recover from inline-power error
​​l2ptguard                Enable timer to recover from l2protocol-tunnel error
​​link-flap                Enable timer to recover from link-flap error
​​link-monitor-failure     Enable timer to recover from link monitoring failure
​​loopback                 Enable timer to recover from loopback error
​​mac-limit                Enable timer to recover from mac limit disable state
​​oam-remote-failure       Enable timer to recover from OAM detected remote failure
​​pagp-flap                Enable timer to recover from pagp-flap error
​​port-mode-failure        Enable timer to recover from port mode change failure
​​pppoe-ia-rate-limit      Enable timer to recover from PPPoE IA rate-limit error
​​psecure-violation        Enable timer to recover from psecure violation error
​​psp                      Enable timer to recover from psp
​​security-violation       Enable timer to recover from 802.1x violation error
​​sfp-config-mismatch      Enable timer to recover from SFP config mismatch error
​​storm-control            Enable timer to recover from storm-control error
​​udld                     Enable timer to recover from udld error
​​unicast-flood            Enable timer to recover from unicast flood error
​​vmps                     Enable timer to recover from vmps shutdown error

Switch(config)#errdisable recovery cause all (all대신에 하나씩 사용 가능합니다.)
Switch(config)#errdisable recovery interval 30 (기본 복구시간은 300초이고 30~86400초까지 설정가능합니다.)

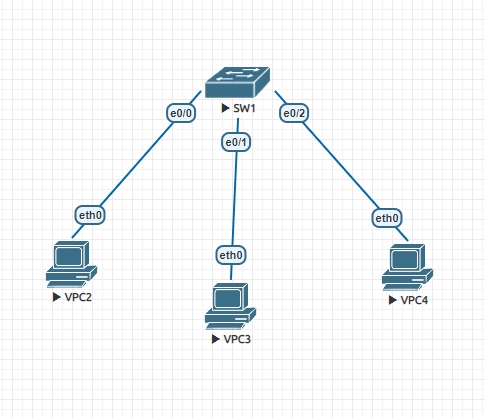

테스트로 포트를 Errdisable 상태로 만들고 자동 복구가 되는지 확인해봤습니다.

*Jul  9 15:39:44.822: %PM-4-ERR_DISABLE: psecure-violation error detected on Et0/0, putting Et0/0 in err-disable state
*Jul  9 15:39:44.822: %PORT_SECURITY-2-PSECURE_VIOLATION: Security violation occurred, caused by MAC address 0050.7966.6802 on port Ethernet0/0.
*Jul  9 15:39:45.822: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to down
*Jul  9 15:39:46.823: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to down

Switch#show errdisable recovery
ErrDisable Reason            Timer Status
-----------------            --------------
arp-inspection               Enabled
bpduguard                    Enabled
channel-misconfig (STP)      Enabled
dhcp-rate-limit              Enabled
dtp-flap                     Enabled
gbic-invalid                 Enabled
inline-power                 Enabled
l2ptguard                    Enabled
link-flap                    Enabled
mac-limit                    Enabled
link-monitor-failure         Enabled
loopback                     Enabled
oam-remote-failure           Enabled
pagp-flap                    Enabled
port-mode-failure            Enabled
pppoe-ia-rate-limit          Enabled
psecure-violation            Enabled
security-violation           Enabled
sfp-config-mismatch          Enabled
storm-control                Enabled
udld                         Enabled
unicast-flood                Enabled
vmps                         Enabled
psp                          Enabled
dual-active-recovery         Disabled

Timer interval: 30 seconds

Interfaces that will be enabled at the next timeout:

Interface       Errdisable reason       Time left(sec)
---------       -----------------       --------------
Et0/0          psecure-violation           19

*Jul  9 15:40:14.813: %PM-4-ERR_RECOVER: Attempting to recover from psecure-violation err-disable state on Et0/0
*Jul  9 15:40:16.813: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to up
*Jul  9 15:40:17.813: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to up

감사합니다.
