오늘은 EVE-NG에서 CISCO IOU/IOL 설정 하는법에 대해서 공부할거에요.

EVE-NG 관련 IOS 이미지도 받아오셔야 합니다. 구글링하면 금방 받을 수 있어요 !!

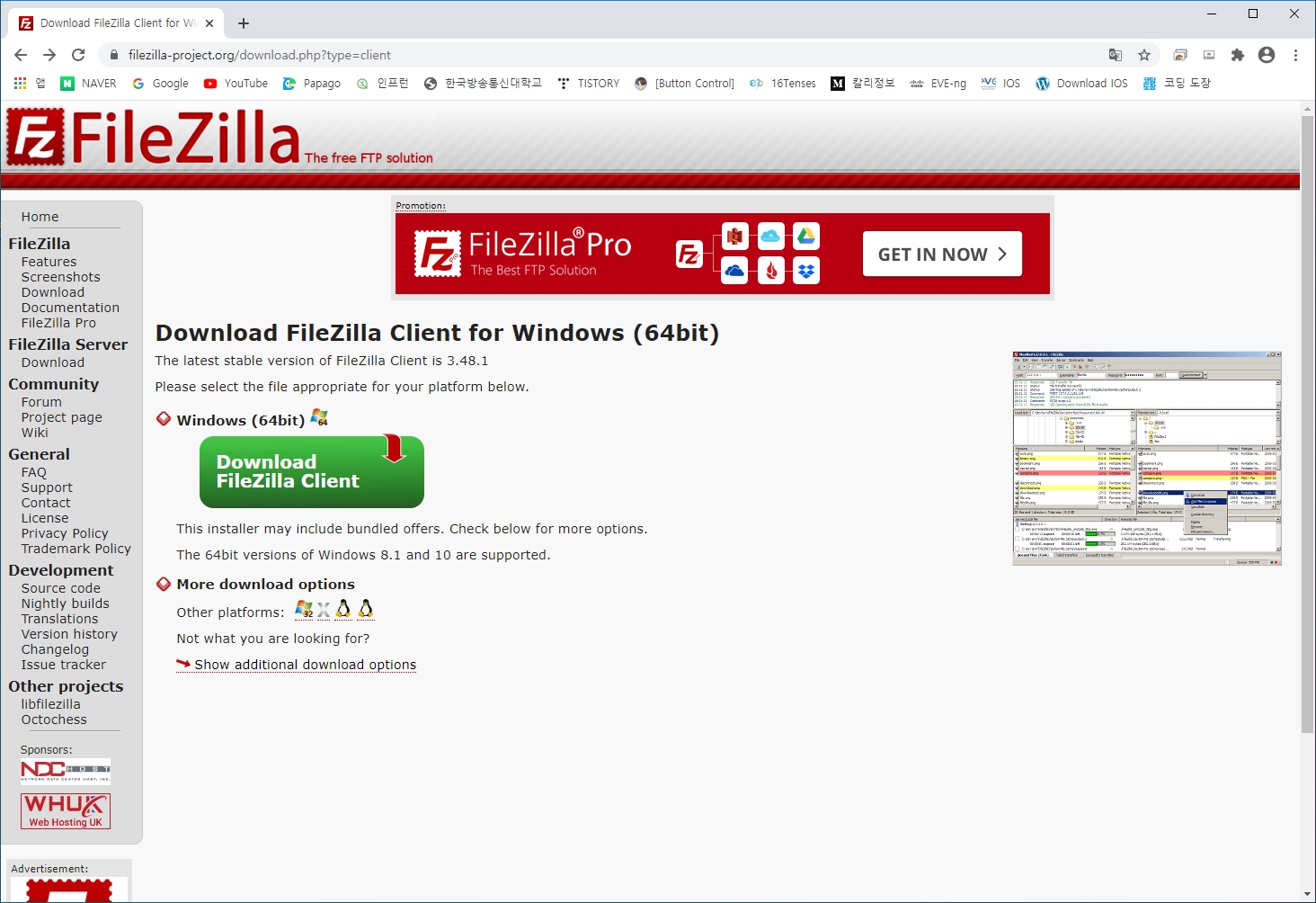

일단 FileZilla 를 설치해주세요.

filezilla-project.org/download.php?type=client

설치하실때 백신프로그램은 꺼주세요..

설치가 다됐으면 실행하여 호스트 / 사용자명 / 비밀번호 / 포트를 입력해주세요.

호스트는 VirtualBox에 자신의 IP를 넣어주시면 됩니다. (여러 프로토콜로 SSH, FTP 접속도 가능합니다.)

사용자명은 root, 비밀번호는 초기에 자신이 설정한 비밀번호, 포트는 22번으로 설정해주시면 됩니다.

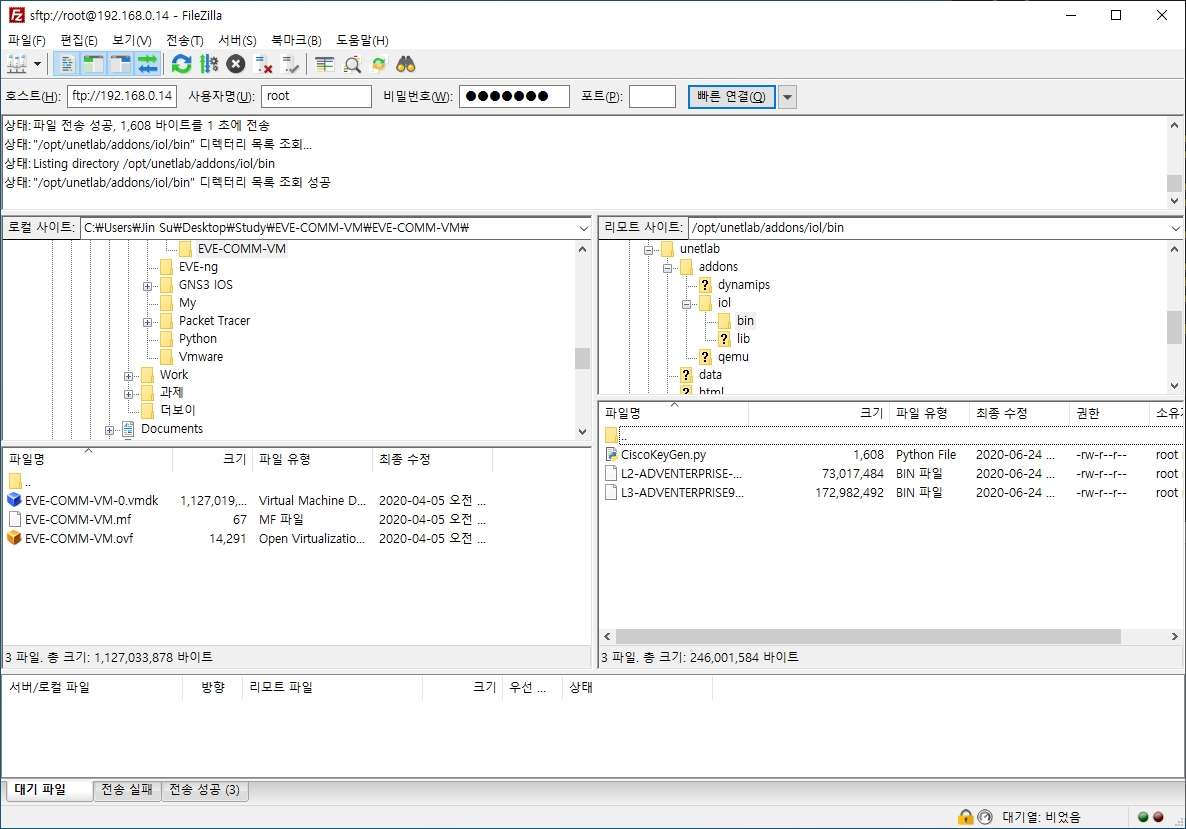

이제 /root 경로가 아닌 리모트 사이트 부분에 직접 입력하시면 됩니다.

/opt/unetlab/addons/iol/bin 폴더로 들어가 CISCO IOU/IOL.bin 파일을 넣어주세요.

그리고 IOU / IOL을 사용하려면 license key가 필요합니다.

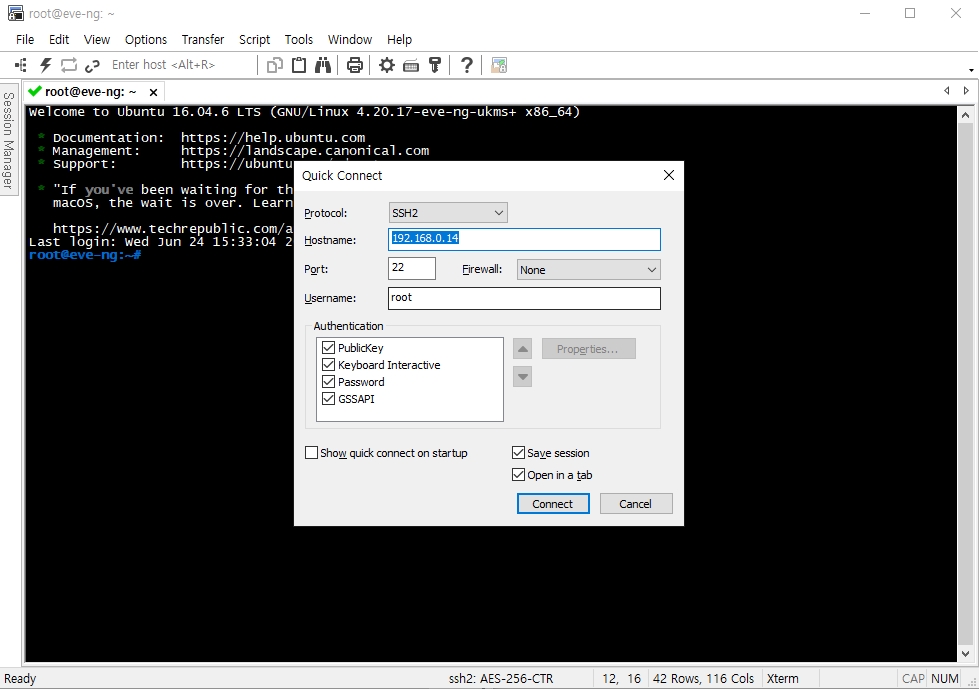

그리고 Virtualbox나 자신의 terminal 프로그램을 이용하여 접속합니다.

저는 SecureCRT를 이용하였습니다.

위와같이 입력해주세요.

경로로 이동하여 권한을 수정해주는 작업입니다.

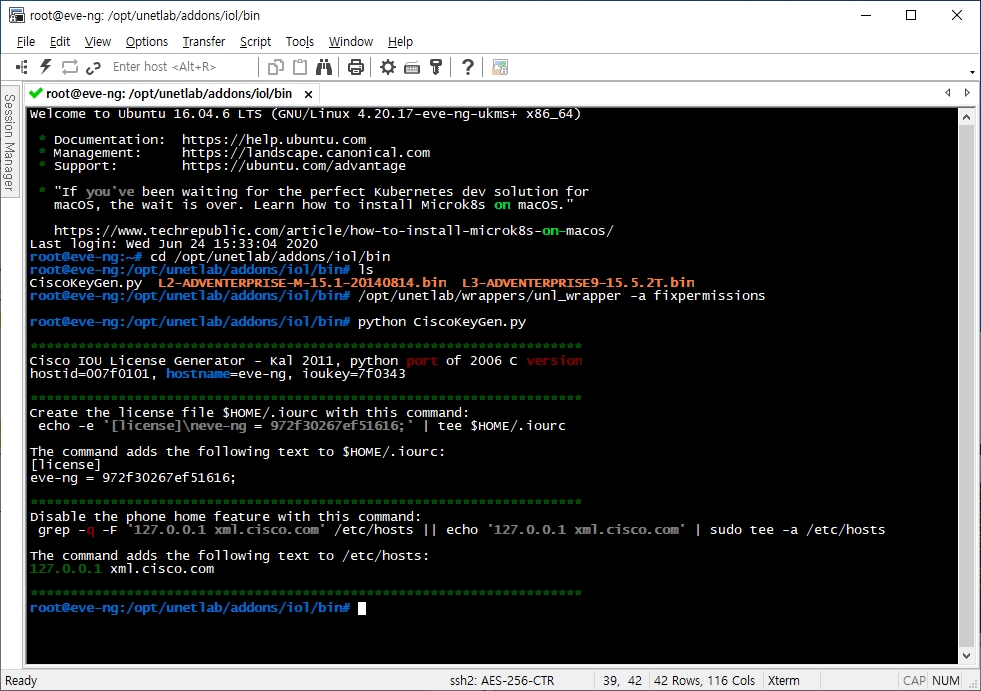

cd /opt/unetlab/addons/iol/bin

/opt/unetlab/wrappers/unl_wrapper -a fixpermissions

그리고 license key를 얻기위해 실행해 주세요.

python CiscoKeyGen.py

중간에 이부분을 복사해 주세요.

[license]
eve-ng = 972f30267ef51616;

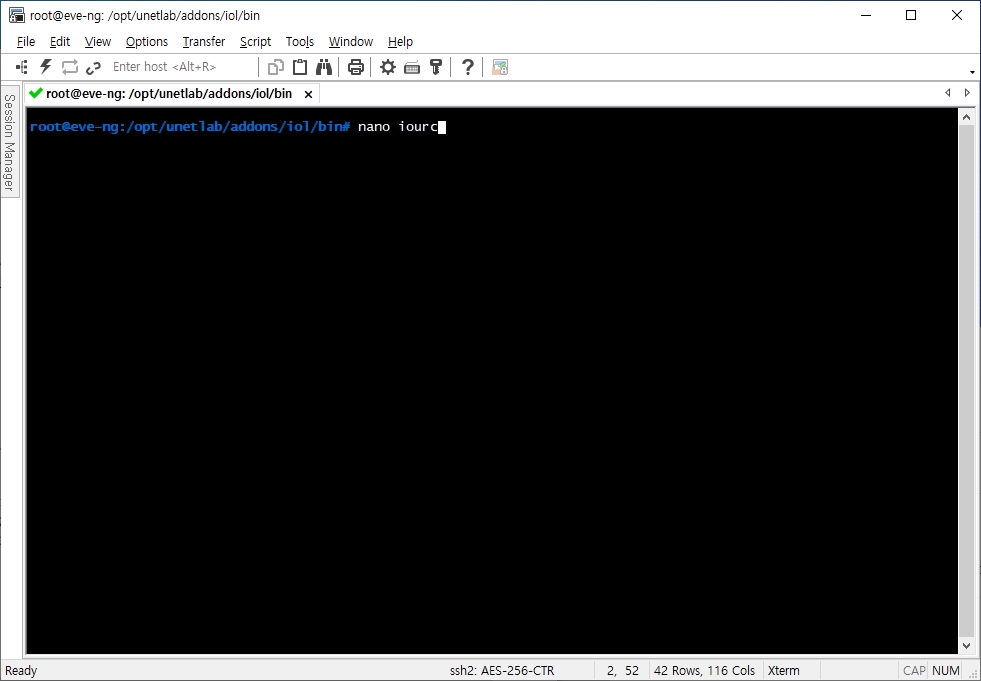

nano 에디터를 이용하여 nano iourc를 입력해 주세요.

아까 복사한 라이센스를 입력하고 ctrl + x 키를 누르고 y를 눌러 저장한다음 enter키를 눌러 나와주세요.

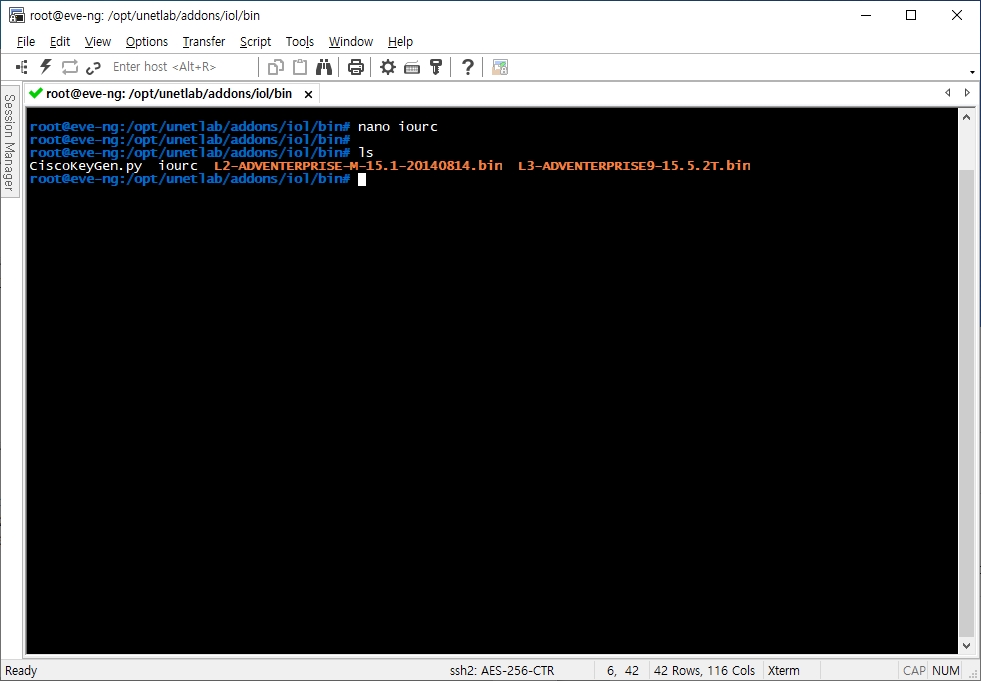

그럼이제 iourc가 저장된 모습을 볼 수 있습니다.

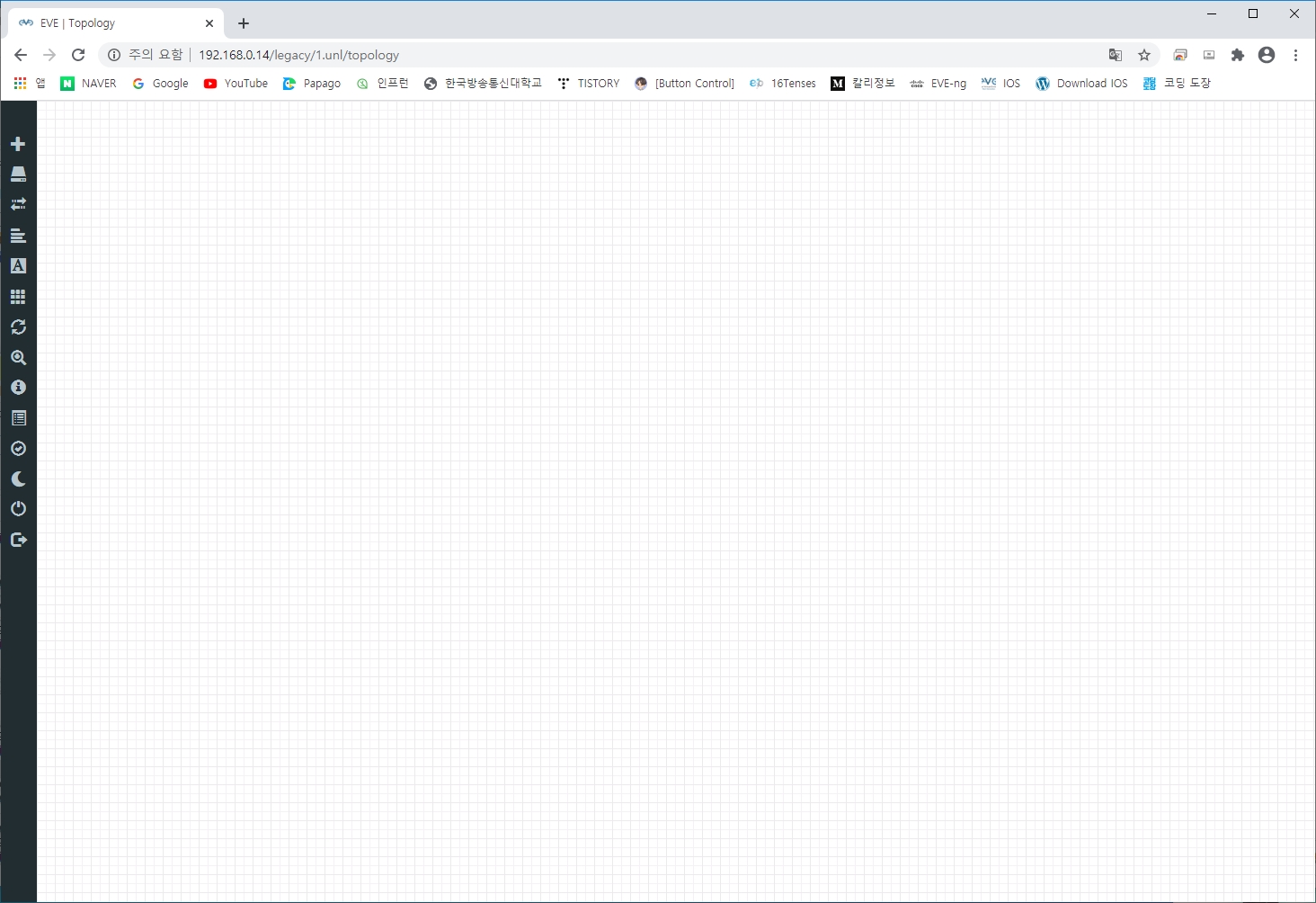

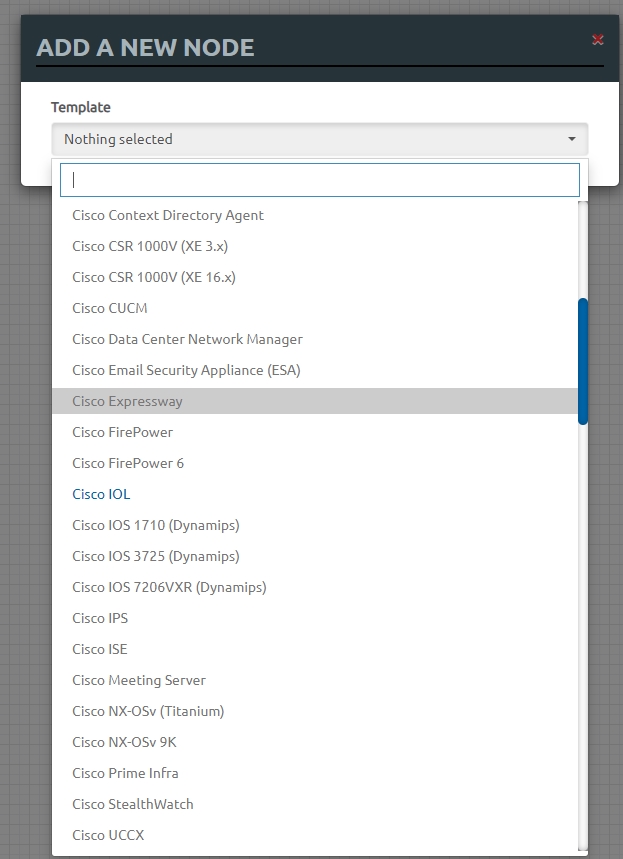

이제 EVE-NG 사이트를 들어가 Add an object를 눌러 Cisco IOL을 눌러주세요.

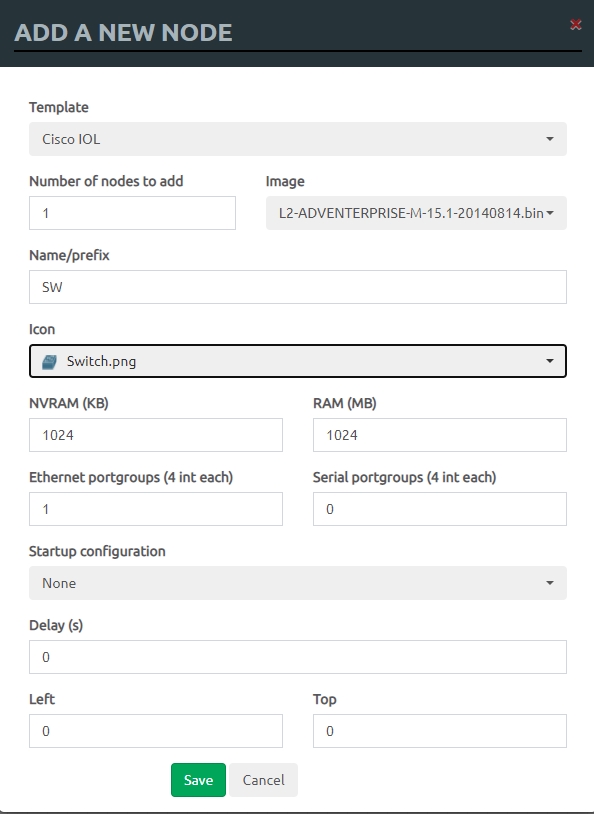

L2인지 L3인지 선택해주고 Icon, name을 적어주세요.

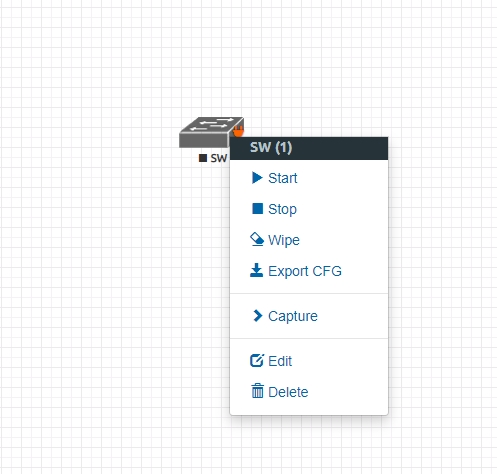

이제 만들어진 스위치로 우측 클릭하시고 Start 눌른 후 더블클릭 해주시면 콘솔창이 나옵니다.

감사합니다.

모든 글은 제가 공부하기 위해 편하게 기록하는 블로그입니다.

자세한 설명이 없거나 불편하실 수 있습니다. 감사합니다 !!

오늘은 EVE-NG 설치 및 설정 하는법에 대해서 공부할거에요.

일단 VM VirtualBox, VMware 가 설치되어 있어야 합니다.

EVE-NG 관련 IOS 이미지도 받아오셔야 합니다. 구글링하면 금방 받을 수 있어요 !!

먼저 www.eve-ng.net/index.php/download/#DL-COMM 접속하셔서 Free EVE Community Edition을 눌러주세요.

설치가 완료 되면 VirtualBox를 실행해서 새로만들기 눌러주시고 설치한 파일을 불러와 주세요.

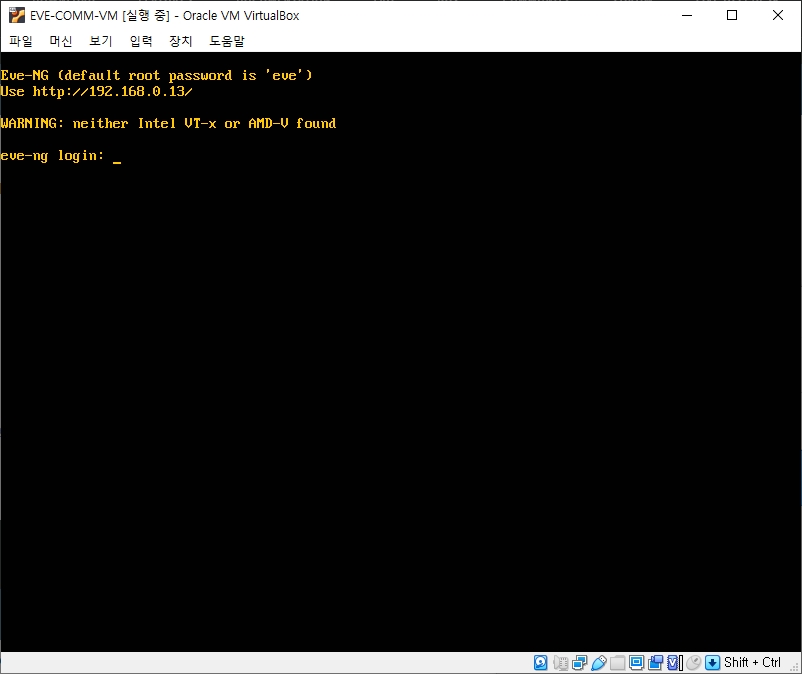

그리고 설정을 해야하는데 그냥 작동시키면 WARNING : neither Intel VT-x or AMD-V found 가 발생합니다.

그래서 문제를 해결해줘야 하는데요.

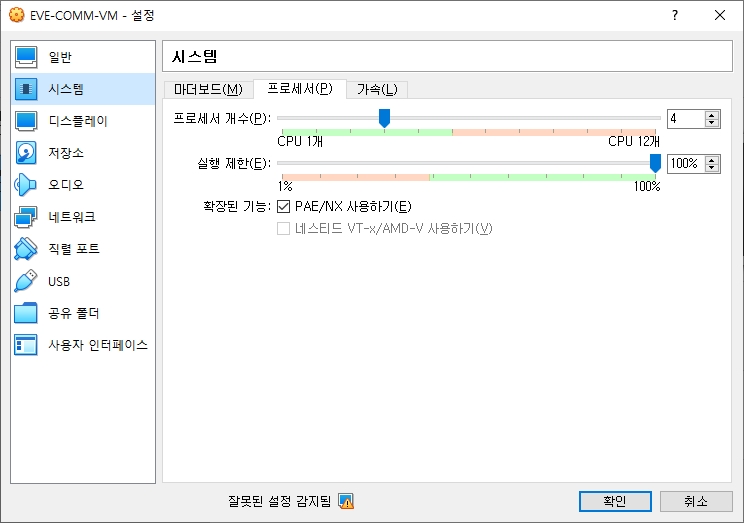

설정 누르고 시스템에 프로세서 부분을 보면 네스티드 VT-x / AMD-V 사용하기가 있는데 아마 회색에 체크가 안될수도 있습니다.

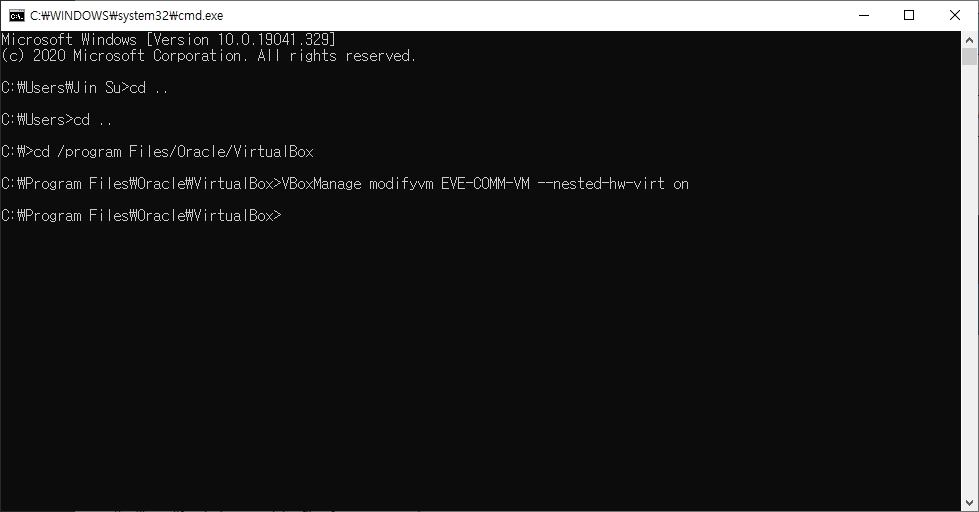

여기서 명령 프롬프트 window + R 키를 눌러 실행창에 cmd 쳐주시면 됩니다.

위와 같이 VirtualBox를 설치한 경로로 이동을 합니다.

그리고 VBoxManage modifyvm <VM-NAME> --nested-hw-virt on 입력해 주세요.

VirtualBox를 기본으로 설치하셨다면 저와 같은 위치에 설치가 되어 있을거에요.

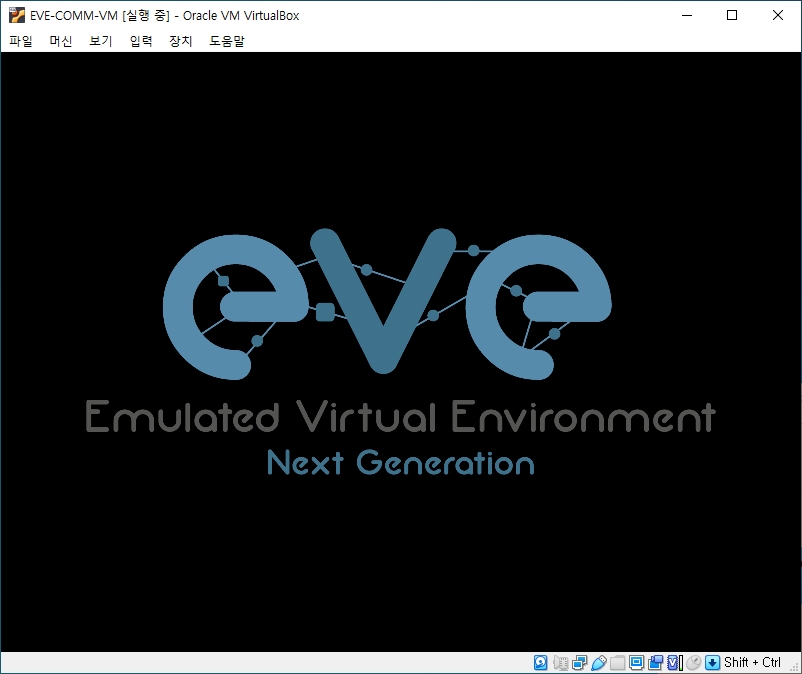

확인을하고 EVE-NG를 작동시켜주세요.

그리고 쭉 넘기다보면 EVE가 설치 완료 되었습니다 .!!

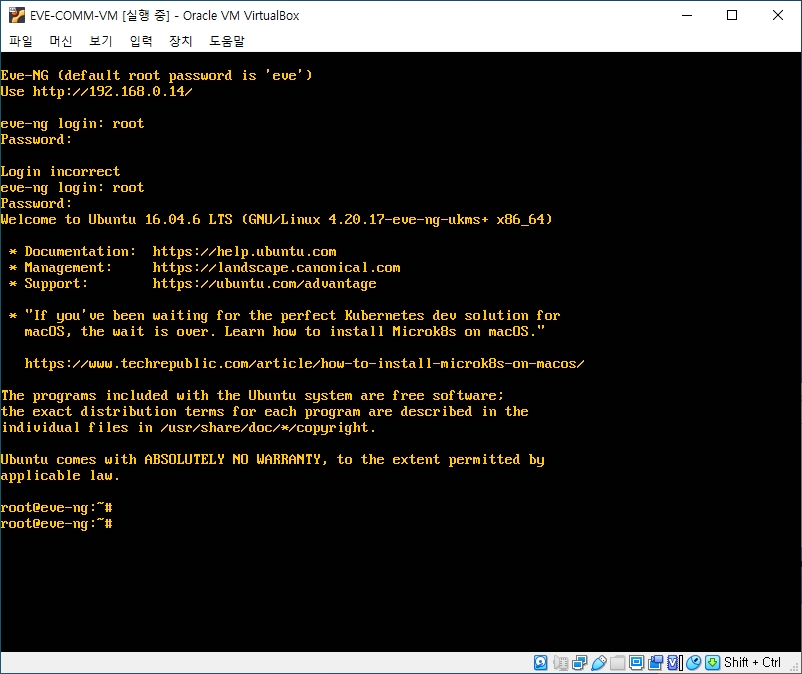

이제 아까 설정한 root / 설정한 암호 입력해주면 아래와같이 나옵니다.

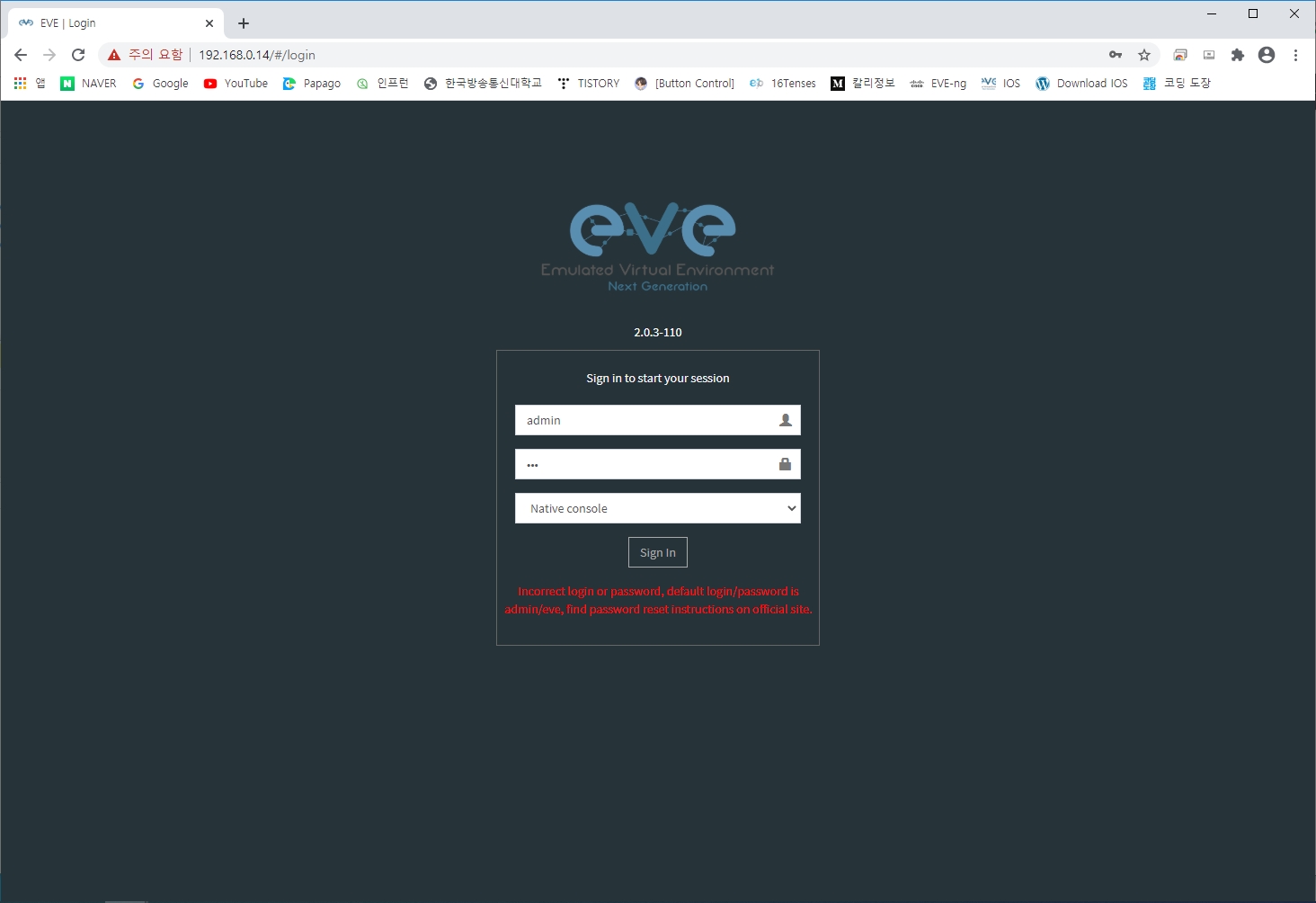

이제 크롬을 켜서 위에 Virtualbox에 나와있는 자신의 IP를 넣어주세요.

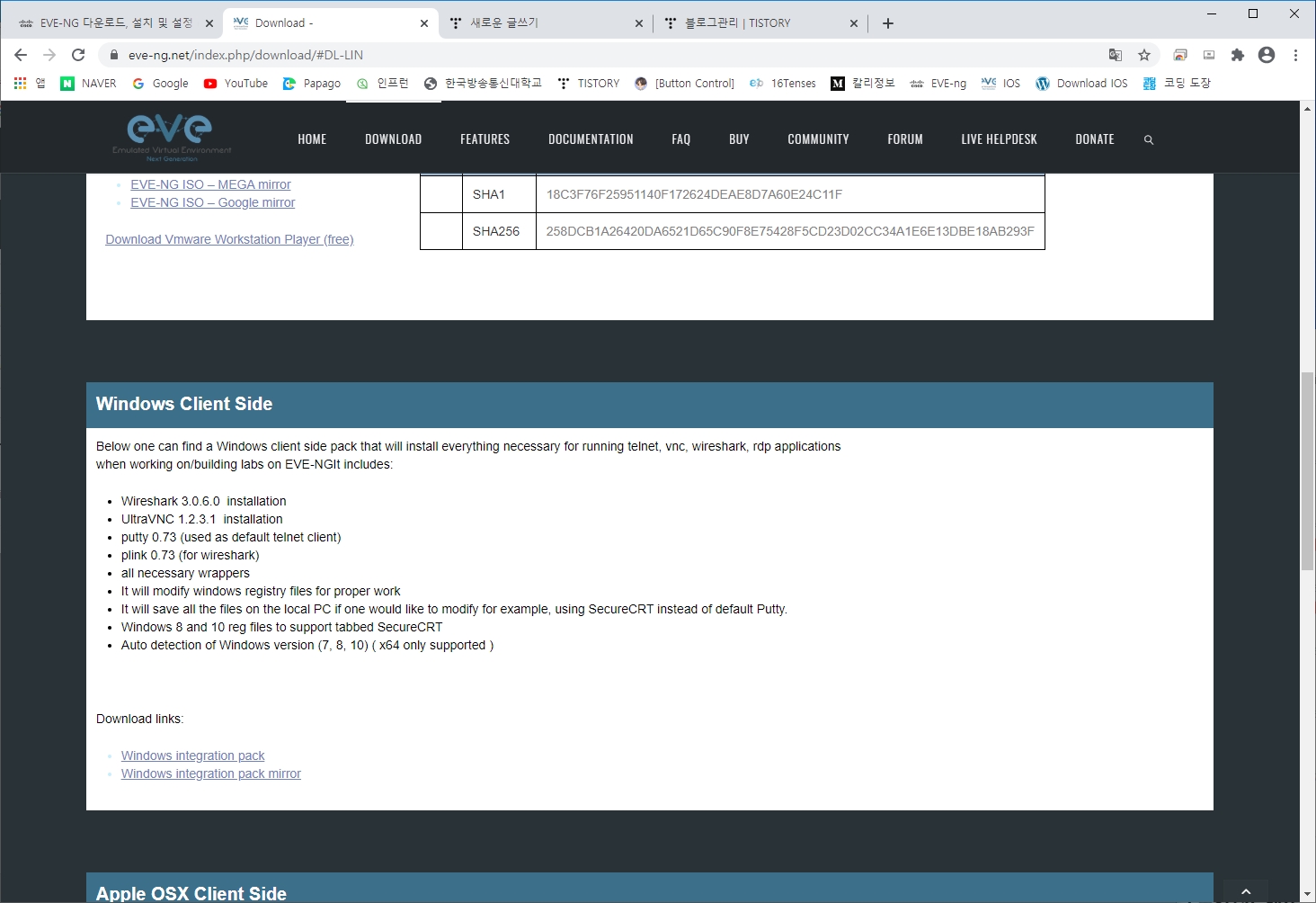

그리고 https://www.eve-ng.net/index.php/download/#DL-LIN 에서 자신에 운영체제에 맞는 Client Pack을 설치해주세요.

이제 편하게 네트워크 공부하세요 !!
